PU-JA-8矿用电缆PU冷补胶，是各种橡套电缆的专用冷补胶，它具有常温下固化快、与电缆护套粘粘牢固、抗拉、抗撕裂、耐磨、电绝缘性能好、，不延燃等特点，可作电缆护套的就地修补材料，也可作电缆接头的灌封材料。
一、修补范围
1、本规程适用于修补6000伏及以下矿用软电缆护套层。
2、矿用橡套软电缆在井下运行中，凡是因拖、挤、砸、冲击或炮崩等原因造成护套层局部破口或整体破损皆可修补。
3、对氯丁胶电缆护套和进口的非氯丁胶电缆护套（VK聚氯乙烯和氯磺化聚乙烯电缆护套） 均可修补。
二、电缆预处理
1、电缆修补前要停止送电，然后清除（不可用水）破损处及其周围表面上的煤粉和油污 。检查护套层破损部位的破损情况，如果护套层整体破损， 裂口较大或芯线破损时，应采用浇注法修补，如破口较小，芯线又未破损，则采用涂抹法修补。
2、采用浇注法修补时，应按表1参考尺寸和图1规定切除破损护套层。
图1 电缆护套层的剥除示意图
表1 电缆护套剥除尺寸
电缆横截面 mm2
椎体长度L1 mm
剥除护套长度L2 mm
10-35
30
110-300
50-70
40
180--350
95
50
250-400
3、芯线绝缘层和屏蔽层的修补同热补法。
4、将修补段两端 削成锥形面，并用木锉打毛，使露出新鲜表面，保持洁净。
三、装模具
（1）为防止修补段不易拉直（即不同心）或破损芯 线修补后截面增大，造成修补后的护套层厚度变 小，影响护套层绝缘和强度等性能，所以，要在补修段两端锥 形面上部用粘合胶带（自粘胶带）缠绕3-4圈以便增加修补的护套层厚度。
（2）为保证修补段电缆的弯曲性能，防止胶液与相 线粘结，在修补好的芯线，绝缘层外面用防护带以半 幅重叠形式缠绕。
（3）浇注法所用模具，是由高压聚乙烯薄片 （厚度为1mm左右）卷制而成。其尺寸可根据修补段自由裁剪，一般 来说：其长度应为修补段两端缠绕自粘带外端的距离 ，其宽度约为修补段缠绕自粘带后周长的一半。并在模具长度方向中间以等距离 打三个直径为10mm圆孔。以利于注胶时模腔内空气全部排出，保证修补段的完整。
（4）将修补段电缆尽量拉直、置于水平位置上。将裁 好的聚乙烯片裹在修补段两端自粘胶带胶带上，三个圆孔向上。将聚乙片卷紧后 用塑料自粘胶带以半幅重叠缠绕两端固定密封。在三 个圆孔处分别装上流胶套，用塑料自粘胶带缠绕固定，中间流胶套装上漏斗。装好 的模具如图2所示：
图2 装好模具待浇注的修补段
四、配胶
（1）根据护套层破损情况，估计用胶量，选择不同包装规格的冷补胶。
（2）启开甲、乙组份包装罐， 将乙组份全部倒入甲组份中，用干燥的搅拌棒（如螺丝刀）等快速搅拌1～2分钟。使两组份充分混合均匀后即可进行浇注。
五、浇注
（1）将已混合均匀的胶料在3—5分钟内徐徐倒入漏斗中，其 于模具呈半透明，所以可清楚的看到胶料的充填情况 。 当模具空腔内充满胶料，且漏斗两侧流胶套内胶液快溢出时，停止注胶。但在刚刚浇注后，如胶液液面下降时，应 及时补充胶料。
（2）浇注完毕后，检查模腔内是否裹有气泡，如发现有气泡可用大头针等刺破气泡所在处模具，放出气体,
（3）如估算胶料有误，浇注后模腔仍未充满，可立即再配胶料继续浇注，直到充满为止。
六、涂抹
（1）当护套层破口较小或芯线又未破坏时，应采用涂抹法修补。
（2）修补前应首先停止送电，如果芯线未露出，护套层未全部破坏时，也可带电修补。
（3）首先清除破口及周围表面的煤粉和油污， 然后将破口部位削成凹面，并用木锉将凹面及其周打毛，使露出新鲜表面以增加粘合面积，使粘合牢实 .
（4）配胶同浇注法，所不同的是在胶料混合均匀后 的7～10分钟，待胶料增稠至呈膏状时，用干燥螺丝刀或扁铲等工具挑取胶料，涂抹在破损处，凹面充满并多涂少许为宜。
（5） 根据修补口的大小，裁剪聚乙烯片。一般来说，其长度应比破口长50-60mm,宽度应稍大于护套层圆周长，将裁好的聚乙烯片包在修补处，用力卷紧，使修补段直径与原护套直径基本相同，再用塑料自粘胶带缚紧固定。
七、脱模
1、无论浇注法还是涂抹法，2小时后便可脱模。
2、脱模时要由表及里地进行，脱模后的修补段要进行整形，削去流胶套处多余胶料，两端应削成锥面并打磨，使其光滑圆整。脱下的模具、漏斗和流胶套可重复使用。
3、刚刚脱模的修补段初始强度不太高，应避免强烈弯曲、挤压，但可送电运行。
八、成品胶性能(试片处理条件120℃×3H)
硬度，邵A
75±5
永久变形，%
<12
抗拉强度，Mpa
>10
击穿电压，Kv/mm
>21
撕裂强度，KN/m
>30
不延然性
合格
扯断伸长率，%
>280
九、注意事项
1、PU-JA-8型矿用电缆冷补胶的甲、乙组份在低于15℃时会凝固成蜡状，使用前应将甲、乙组份置于温暖处(如热水浴中)预热，使甲、乙组份完全溶化成液体，保温带到修补现场方可使用。
2、修补电缆时应尽量选择平整、干燥的地点，避免水分和混杂物的影响。
3、浇注或涂抹时应戴手套操作，如不慎将胶料粘在手上时，可用棉纱沾取溶剂(如丙酮、醋酸乙酯、三氯乙烯等)擦拭除去。
十、包装及运输

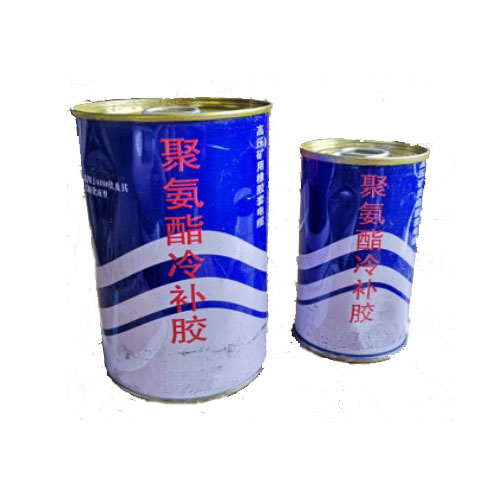

甲、乙组份定量分装于两个金属易拉罐中，以20对料为一个纸箱包装，每箱净重10公斤，可代办铁路或公路托运。
十一、贮存及保质期
阴凉干燥处贮存，保质期1年。
